차량용 UFS 및 e-MMC

미래의 자동차 응용 분야에 앞장서다

KIOXIA는 자동차 애플리케이션을 위한 고속 UFS(Universal Flash Storage) 및 e-MMC 메모리의 광범위한 밀도 제품군을 제공하며, 점점 더 복잡해지는 차량용 애플리케이션의 데이터 스토리지 요구를 지원할 수 있는 유리한 위치에 있습니다. KIOXIA 차량용 UFS 및 e-MMC는 -40°C ~ +105°C의 온도 범위를 지원하고, AEC-Q100 2등급(8) 요건을 충족하며, 까다로운 자동차 응용 분야에 필요한 확장된 신뢰성을 제공합니다.

플래시 스토리지가 필요한 자동차 기능

차세대 자동차 시스템은 더 많은 것을 원합니다. 고급 자동차 인포테인먼트 및 ADAS(고급 운전자 지원 시스템). 자동차 이벤트 데이터 기록을 위한 더 많은 스토리지. 더 많은 3D 매핑 지원. 5G, IoT 및 인공 지능을 활용하는 완전히 새로운 애플리케이션 및 기능.

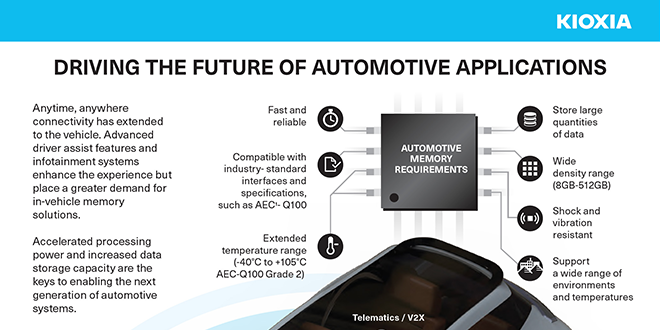

차량용 UFS 및 e-MMC 요건

  • IATF16949 준수
  • 차량용 표준(예: AEC-Q100 응력 테스트 품질 표준) 충족
  • PPAP 지원(품질 부품의 일관된 생산 보장)
  • 확장된 온도 범위(예: -40°C ~ +105°C)
  • 낮은 고장률
  • 연장 제품 변경 통지(PCN)
  • 차량용 기능(예: 납땜 볼 신뢰성 향상, 칩이 특정 온도를 초과하는 경우의 대책 등)

차량용 UFS(6)

사용 가능한 용량: 32GB, 64GB, 128GB, 256GB, 512GB

차량용 e-MMC(7)

사용 가능한 용량: 8GB, 16GB, 32GB, 64GB, 128GB 및 256GB.

e-MMC(병렬)에서 UFS(직렬)로 인터페이스 변경

UFS는 JEDEC에 의해 e-MMC의 고성능 메모리 대체품으로 구체적으로 정의되었습니다. 스마트폰을 위한 최고의 솔루션이 되었으며 자동차 및 기타 애플리케이션으로 계속 마이그레이션하고 있습니다. UFS는 궁극적으로 자동차 응용 분야를 위한 주요 스토리지 솔루션으로 e-MMC를 능가할 것입니다.

UFS 시장 동향

UFS는 e-MMC로 교체되는 더 빠른 성능의 JEDEC 표준 제품입니다. 스마트폰은 UFS의 성능 이점을 채택했습니다. 자동차도 마찬가지입니다.

왜 UFS인가?

간단히 말해 e-MMC의 후속 모델입니다. UFS 성능은 e-MMC에 비해 성능 이점을 크게 확대하여 계속 발전할 것입니다.

e-MMC와 비교하여 UFS는 다음을 제공합니다.

  • 더 빠른 인터페이스
  • 읽기 및 쓰기 성능 향상
  • 고밀도 제품
  • 향상된 전력 효율성
  • 전체 듀플렉스 지원

부팅 시간 비교(64MB 데이터 출력)

대량의 부팅 데이터로 부팅 시간을 단축하는 것은 자동차 응용 분야에서 UFS를 사용하려는 큰 동기입니다.

UFS는 고속 순차 읽기 덕분에 다른 스토리지 장치보다 부팅 시간이 빠릅니다.

자동차 신뢰성에 적합한 추가 자동차 UFS 기능

  • 열 제어: 장치가 105°C를 초과하면 장치가 성능을 늦추고 호스트 프로세서에 조치를 취하도록 알립니다.
  • 확장 진단: UFS 컨트롤러는 쓰기/지우기 주기, 현재 온도 등과 같은 다양한 항목을 모니터링하고 장치 상태를 호스트 프로세서에 보고합니다.
  • 새로 고침: 성능이 저하된 데이터를 새로 고칠 수 있어 데이터 신뢰성이 향상됩니다.

KIOXIA는 2013년부터 UFS의 선두를 달리면서 최초로 기술을 샘플링했으며,
미래의 자동차 애플리케이션을 위한 길을 계속 개척할 것입니다.

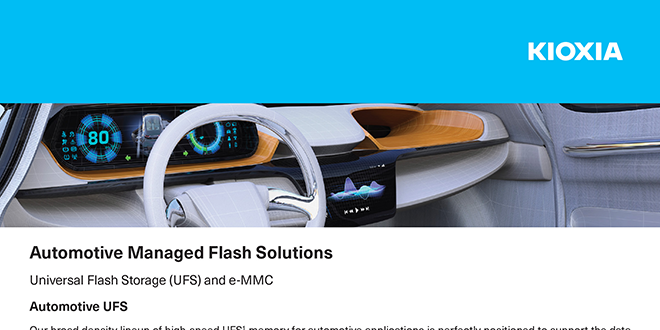

학습 및 평가

차량용 UFS 사양

AEC-Q100 2등급

* 테이블은 가로로 스크롤할 수 있습니다.

용량 부품 번호 UFS
버전#
최대 데이터 속도
(MB/s)
공급 전압 작동
온도
(°C) (1)
Package Size(mm)
(mm)
VCC
(V)
VCCQ
(V)
VCCQ2
(V)
32GB THGAFBG8T13BAB7(3) 2.1 1160 2.7 ~ 3.6 (4) 1.70~1.95 0 ~ 70 11.5x13.0x1.0
THGAFEG8T13BAB7
64GB THGAFBG9T23BAB8(3) 11.5x13.0x1.2
THGAFEG9T23BAB8
128GB THGAFBT0T43BAB8(3)
THGAFET0T43BAB8
256GB THGAFBT1T83BAB5(3) 11.5x13.0x1.3
THGAFET1T83BAB5
64GB THGJFGG9T15BAB8 3.1 2320 2.4 ~ 2.7,
2.7 ~ 3.6
1.14 ~ 1.26 (5) 0 ~ 70 11.5x13.0x1.2
128GB THGJFGT0T25BAB8
256GB THGJFGT1T45BAB8
512GB THGJFGT2T85BAB5 11.5x13.0x1.3

AEC-Q100 3등급

* 테이블은 가로로 스크롤할 수 있습니다.

용량 부품 번호 UFS
버전#
최대 데이터 속도
(MB/s)
공급 전압 작동
온도
(°C) (2)
Package Size(mm)
(mm)
VCC
(V)
VCCQ
(V)
VCCQ2
(V)
64GB THGJFGG9T15BAA8 3.1 2320 2.4 ~ 2.7,
2.7 ~ 3.6
1.14 ~ 1.26 (5) 0 ~ 70 11.5x13.0x1.2
128GB THGJFGT0T25BAA8
256GB THGJFGT1T45BAA8
512GB THGJFGT2T85BAA5 11.5x13.0x1.3

차량용 e-MMC 사양

AEC-Q100 Grade2

* 테이블은 가로로 스크롤할 수 있습니다.

용량 부품 번호 e-MMC
버전#
최대 데이터 속도
(MB/s)
공급 전압 작동
온도
(°C) (1)
Package Size(mm)
(mm)
VCC
(V)
VCCQ
(V)
8GB THGBMJG6C1LBAC7 5.1 400 2.7 ~ 3.6 1.70~1.95,
2.7 ~ 3.6
0 ~ 70 11.5x13.0x1.0
16GB THGBMJG7C2LBAC8 11.5x13.0x1.2
32GB THGBMJG8C4LBAC8
64GB THGBMJG9C8LBAC8
32GB THGAMVG8T13BAB7 1.70~1.95 11.5x13.0x1.0
64GB THGAMVG9T23BAB8 11.5x13.0x1.2
128GB THGAMVT0T43BAB8
256GB THGAMVT1T83BAB5 11.5x13.0x1.3

AEC-Q100 Grade3

* 테이블은 가로로 스크롤할 수 있습니다.

용량 부품 번호 e-MMC
버전#
최대 데이터 속도
(MB/s)
공급 전압 작동
온도
(℃)
Package Size(mm)
(mm)
VCC
(V)
VCCQ
(V)
32GB THGAMVG8T13BAA7 5.1 400 2.7 ~ 3.6 1.70~1.95 0 ~ 70 11.5x13.0x1.0
64GB THGAMVG9T23BAA8 11.5x13.0x1.2
128GB THGAMVT0T43BAA8
256GB THGAMVT1T83BAA5 11.5x13.0x1.3
  1. Tc=최대 115°C
  2. Tc=최대 95°C
  3. 최대 사전 부하 용량은 사용자 면적 용량의 약 25%로 제한됩니다.
  4. 이 제품은 VCC와 VCCQ2에 전원 공급됩니다. VCCQ는 제공할 필요가 없습니다.
  5. 이 제품은 VCC와 VCCQ에서 전원 공급됩니다. VCCQ2는 제공할 필요가 없습니다.
  6. UFS(Universal Flash Storage)는 JEDEC UFS 표준 사양에 따라 제작된 임베디드 메모리 제품군의 제품 범주입니다.
  7. e-MMC는 JEDEC e-MMC 표준 사양에 따라 제작된 임베디드 메모리 제품 등급의 제품 범주입니다.
  8. AEC(자동차전자부품협회)에서 정의한 전자 부품 자격 요건.
