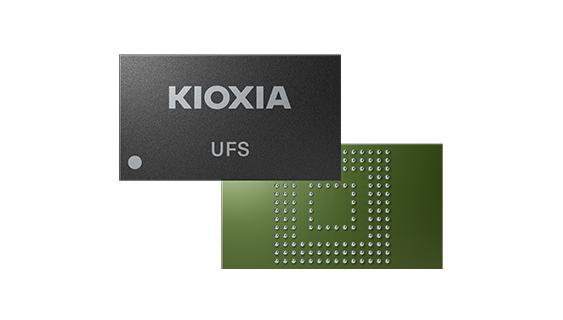

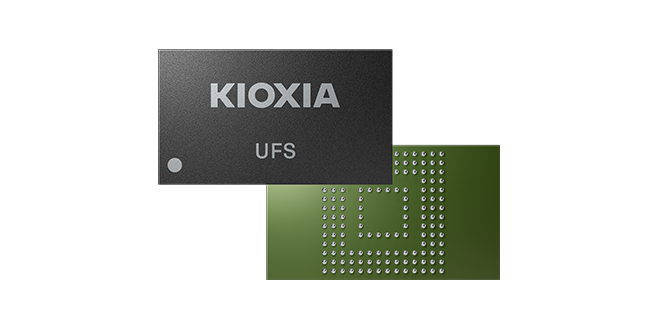

KIOXIA의 대용량 UFS 임베디드 플래시 메모리 장치는 BiCS FLASH™ 3D 플래시 메모리와 컨트롤러를 단일 패키지에 통합합니다. 내장 컨트롤러는 오류 수정, 레벨링, 주소 변환 및 불량 블록 관리를 관리하여 시스템 개발을 더 쉽게 만들고 프로세서 요구 사항을 낮추며 출시 시간을 단축하고 사용성을 개선합니다.

더 빠르게 전진하다: KIOXIA UFS 5.0은 모바일 속도와 효율성의 새로운 기준을 제시합니다.

UFS 5.0은 임베디드 스토리지 기술을 한 단계 더 끌어올려 미래의 스마트폰, 태블릿, AI 기반 모바일 기기에 더욱 빠른 전송 속도와 향상된 전력 효율성을 제공합니다. UFS 5.0은 이전 모델의 발전을 기반으로 MIPI® M-PHY® 버전 6.0 고속 Gear6 및 UniPro® 버전 3.0을 활용하여 장치 당 최대 10.8GB/s(1)(10,830MB/s)의 이론적 인터페이스 속도를 지원합니다. UFS 5.0은 UFS 4.1과의 이전 버전과의 호환성을 유지하여 기존 플랫폼과의 원활한 통합을 보장하는 동시에 향상된 성능과 최신 플래시 메모리 혁신을 지원합니다.

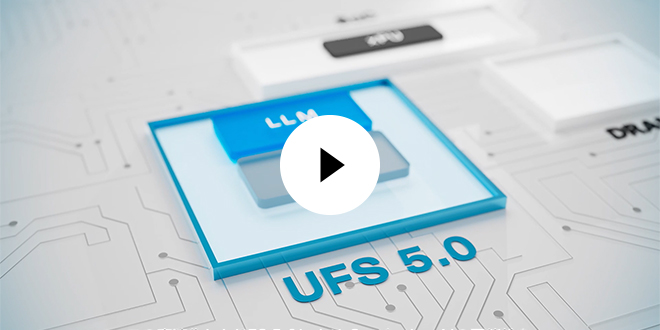

KIOXIA의 UFS 5.0 — 온디바이스 AI 경험 확장(비디오) A modal window will open.

인터뷰

고속 UFS 5.0 스토리지로 구현되는 온디바이스 AI의 새로운 시대

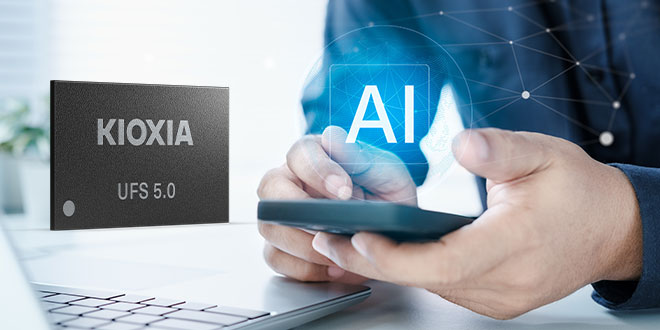

이론상 최대 10.8GB/s의 고속 인터페이스를 자랑하는 UFS 5.0이 곧 출시될 예정입니다. KIOXIA는 스마트폰에 UFS 5.0이 도입되면 기기 내 AI가 더욱 발전할 것이라고 믿습니다. 이는 대용량의 고속 UFS 5.0을 통해 LLM(Large Language Model) 및 RAG(Retrieval-Augmented Generation) 데이터베이스를 저장할 수 있도록 해주기 때문입니다.

자세히 보기 (KIOXIA Corporation 영문 사이트) A new window will open.

KIOXIA UFS 5.0의 주요 특징 및 이점

주요 기능

  • 시리얼 인터페이스

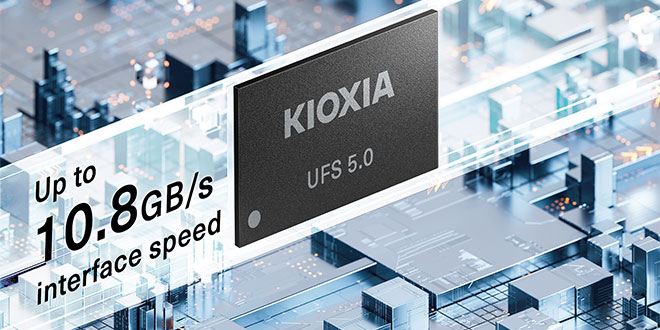

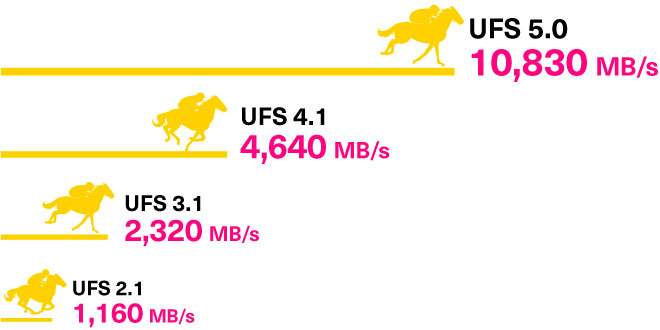

  • 장치당 최대 10.8GB/s의 향상된 인터페이스 속도(1)
  • 최신 JEDEC® 표준
  • 용량: 512GB, 1TB(2)
  • MIPI M-PHY 버전 6.0 고속 Gear6

인상적인 성능

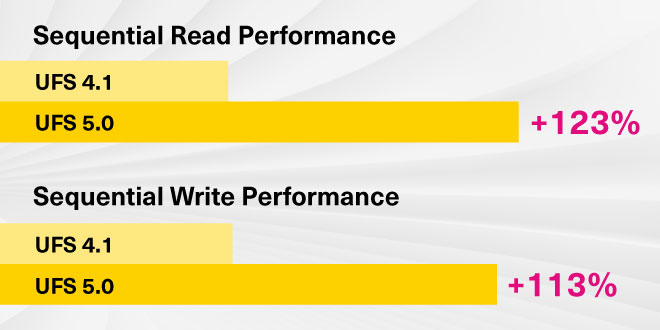

UFS 5.0은 UFS 4.1 디바이스에 비해 순차 읽기 및 쓰기 속도가 각각 최대 123% 및 113% 증가하여 성능이 크게 향상되었습니다.(3)* 이 고성능은 PAM-4와 같은 새로운 기술을 통해 인터페이스 속도를 달성하는 고속 Gear6에 의해 활성화됩니다.

* 1TB 장치, 드라이버 수준 성능 대 UFS 4.1 1TB

향상된 전력 효율성 및 열 관리

UFS 5.0은 전력 효율성과 열 관리를 개선하여 작동 및 열 발생 시 에너지 소비를 줄여 UFS 4.1에 비해 더 높은 지속 성능을 제공합니다.

UFS 5.0 vs UFS 4.1

KIOXIA는 UFS 4.1과 최신 UFS 5.0 대용량 플래시 메모리 솔루션을 모두 제공하며, 각각 통합 컨트롤러와 고급 오류 수정을 통합합니다. UFS 기술은 호스트 프로세서에서 스토리지 관리를 오프로드하고 보다 쉽게 통합할 수 있도록 하여 시스템 설계를 간소화합니다.

UFS 5.0에는 UFS 4.1에 비해 다음과 같은 몇 가지 개선 사항이 도입되었습니다.


  • 더 빠른 인터페이스 속도로 데이터 처리량 향상
  • 순차 및 랜덤 읽기/쓰기 성능 향상
  • 에너지 효율성 향상으로 까다로운 차세대 디바이스 지원

UFS 5.0은 이러한 향상된 기능을 통해 UFS 5.0의 더 빠른 인터페이스 속도로 인해 온디바이스 AI를 지원할 수 있는 고급 모바일 장치에 적합합니다.

왜 KIOXIA UFS 인가

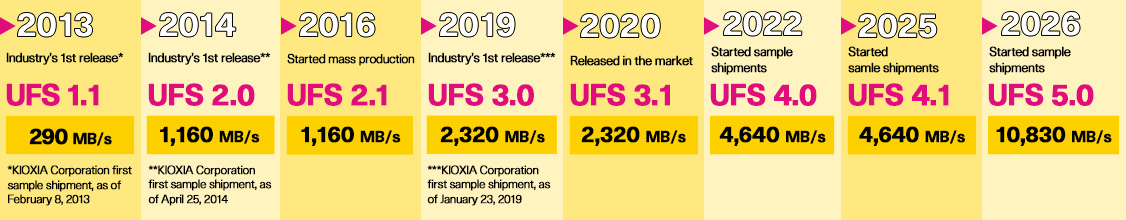

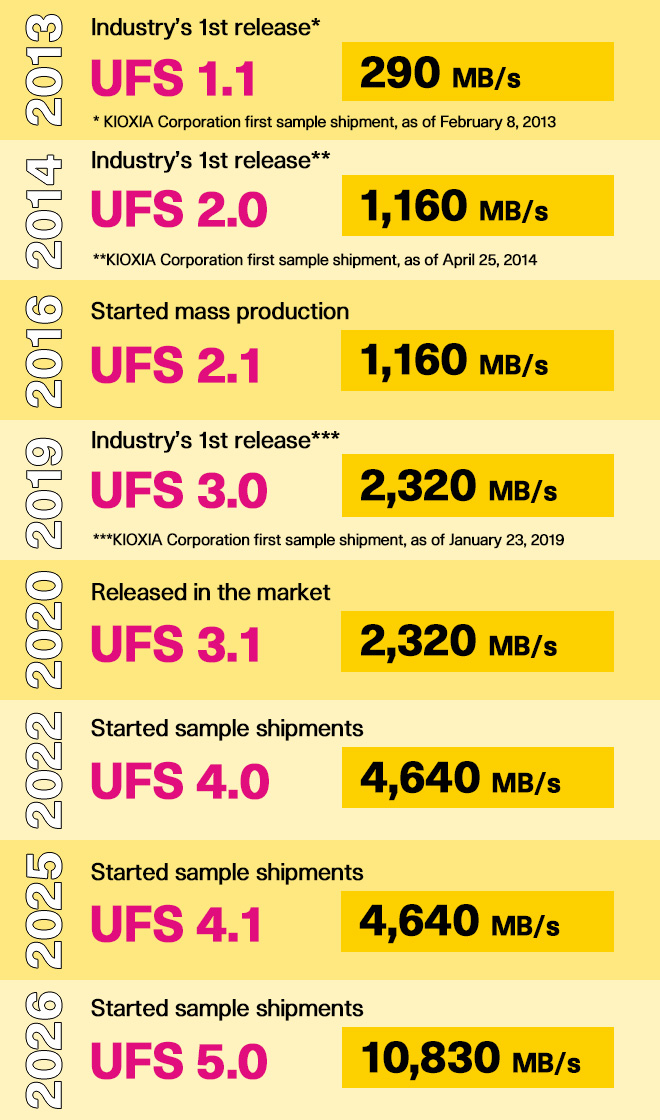

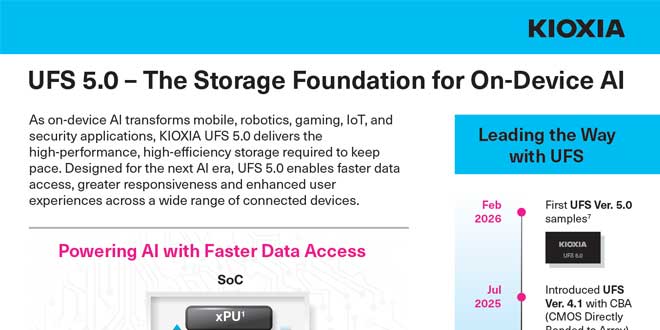

KIOXIA UFS 출시 일정 KIOXIA UFS 출시 일정

KIOXIA는 UFS 5.0 플래시 메모리 솔루션을 도입하여 혁신의 유산을 이어가고 있으며, 최신 임베디드 스토리지에서 끊임없이 증가하는 속도와 효율성에 대한 요구를 해결합니다. KIOXIA UFS 5.0 솔루션은 수년간의 기술 리더십과 업계 최초의 실적을 바탕으로 스마트폰 및 기타 고성능 컴퓨팅 시스템의 온디바이스 AI와 같은 까다로운 애플리케이션을 위해 설계되었습니다.

고급 애플리케이션용 UFS 5.0

UFS 5.0 표준은 데이터 전송 속도가 크게 향상되고 응답성이 향상되며 전력 소비가 더욱 최적화됩니다. 이러한 기능은 원활한 환경으로 전환되어 가장 집약적인 모바일 및 임베디드 사용 사례를 위한 신속한 앱 로딩, 초고속 데이터 다운로드 및 효율적인 멀티태스킹을 가능하게 합니다.

디지털 제품이 진화하고 반응성과 민첩성이 더 높아짐에 따라 KIOXIA UFS 5.0 플래시 메모리는 제조업체가 인상적인 성능 개선으로 혁신적인 사용자 경험의 다음 물결을 제공할 수 있도록 지원합니다.(3)*

  • 순차 읽기: 10,000 MB/s +123%
  • 순차 쓰기(WB): 9,000 MB/s +113%
  • Random 읽기: 1,160 KIOPS +71%
  • Random 쓰기: 1,020 KIOPS +59%

* 1TB 장치, 드라이버 수준 성능 대 UFS 4.1 1TB

KIOXIA UFS 주요 기술

PAM-4 지원**

PAM-4 또는 4단계 펄스 진폭 변조는 단 2개 대신 4개의 고유한 신호 강도를 사용하여 각 신호에서 더 많은 정보를 전송할 수 있는 기술입니다. 이 접근 방식은 추가 연결이나 배선 없이 전송할 수 있는 데이터의 양을 효과적으로 두 배로 늘립니다. UFS 5.0에서 PAM-4는 훨씬 빠른 데이터 전송 속도를 지원합니다. 결과적으로 사용자는 더 빠른 앱 실행, 더 빠른 파일 전송 및 더 부드러운 성능을 경험하여 기기가 최신 앱, 고해상도 미디어 및 멀티태스킹의 요구 사항을 충족할 수 있도록 지원합니다.

** UFS5.0에서만 HS-Gear6에 대한 핵심 기술

WriteBooster 기능

WriteBooster는 기존 사용자 데이터 영역을 용량 저하 없이 임시 SLC 버퍼로 활용하여 쓰기 성능을 향상시킵니다. 최대 SLC 버퍼 크기는 장치 구성에서 호스트가 구성할 수 있으며, 호스트는 버퍼가 채워질 때까지 버퍼에 데이터를 계속 쓸 수 있습니다. 이 기능은 5G 및 기타 애플리케이션의 시스템 성능 요구 사항에 따라 호스트가 작동하는 동안 동적으로 활성화됩니다.

High Speed Link Startup Sequence (HS-LSS) 기술 지원

기존 UFS에서는 장치와 호스트 간의 링크 시작(M-PHY 및 UniPro 초기화 시퀀스)이 저속 PWM-G1(3~9Mbps***)으로 수행되지만, HS-LSS를 사용하면 더 빠른 HS-G1 Rate A(1248Mbps)로 수행할 수 있습니다. 이를 통해 기존 방식에 비해 링크 시작 시간이 약 70% 단축될 것으로 예상됩니다.

*** PWM-G1 통신 속도는 제품에 따라 다릅니다.

차세대 3D 플래시 메모리 기술

KIOXIA UFS 5.0은 최첨단 BiCS FLASH™ 3D 플래시 메모리를 활용하고 처리량을 극대화하고 지연 시간을 줄이며 최신 모바일, 자동차 및 엔터프라이즈 장치의 엄격한 요구 사항을 효율적으로 지원하도록 설계된 추가 컨트롤러 최적화를 도입합니다.

KIOXIA UFS 5.0 주요 애플리케이션

모바일

하이엔드 스마트폰/온디바이스 AI

클라이언트 컴퓨팅

태블릿/데스크톱 PC

게이밍

빠른 스트리밍/콘솔 스토리지

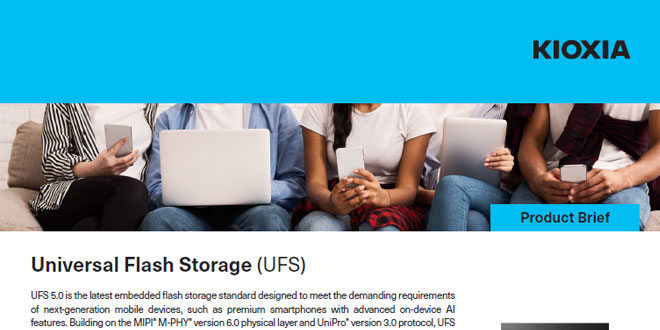

학습 및 평가

UFS 5.0 사양

*테이블은 가로로 스크롤할 수 있습니다.

용량(2) 부품 번호 UFS
버전		 최대 데이터
요금
(MB/s)		 공급 전압 작동
온도
(℃)		 Package Size
(mm)
VCC
(V)		 VCCQ/VCCQ_M
(V)		 VCCQ2
(V)
512GB THGJFST2E48BATM 5.0 10,830 2.4 to 2.7 1.14 to 1.26 - (4) -25 to 85 7.5 x 13.0 x 0.8
1TB THGJFST3E88BATN 7.5x13.0x0.9

UFS 4.1/3.1 및 e-MMC

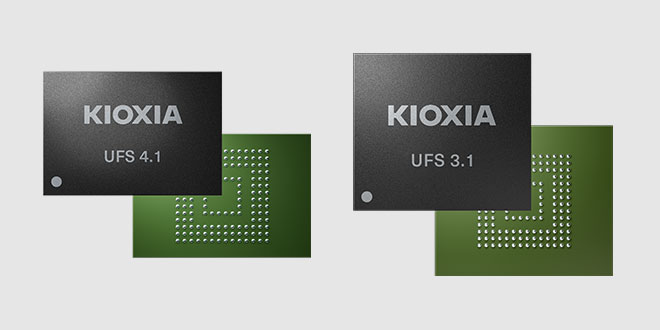

UFS 4.1/3.1

KIOXIA의 UFS 4.1/3.1은 초고속 내장 스토리지 전송 속도를 제공하여 차세대 스마트폰과 모바일 애플리케이션이 5G 이동통신망을 최대한 활용할 수 있도록 지원합니다.

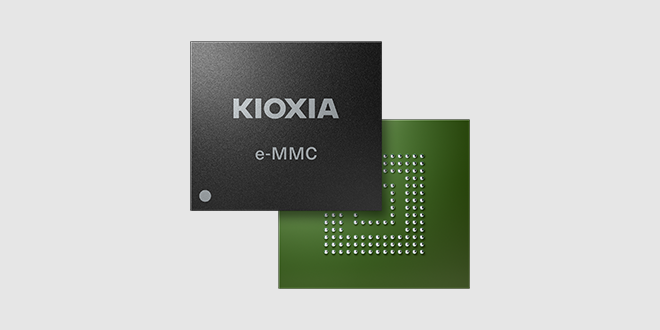

e-MMC

KIOXIA의 e-MMC 제품군은 JEDEC 버전 5.1을 준수하는 인터페이스를 제공하여 사용자가 플래시 메모리를 직접 제어할 필요가 없도록 합니다.

  1. 1 GB/s는 1,000,000,000비트/초로 계산되고 1MB/s는 1,000,000바이트/초로 계산됩니다. 이는 인터페이스 속도로부터 계산된 이론적 값이며 사용자 장치의 속도는 보장되지 않습니다. 읽기/쓰기 속도는 호스트 시스템, 읽기/쓰기 환경, 파일 크기 등에 따라 달라질 수 있습니다.
  2. 제품 용량은 최종 사용자가 데이터 저장에 사용할 수 있는 메모리 용량이 아니라 제품 내 메모리 칩의 용량를 기반으로 정의됩니다. 오버헤드 데이터 영역, 포맷, 불량 블록 및 기타 제약으로 인해 소비자 사용 가능 용량이 줄어들 수 있으며, 호스트 장치 및 애플리케이션에 따라 달라질 수도 있습니다. 자세한 내용은 해당 제품 사양을 참조하십시오. 1KB = 2^10바이트 = 1,024바이트. 1Gb의 정의 = 2^30비트 = 1,073,741,824비트. 1GB의 정의 = 2^30바이트 = 1,073,741,824 바이트. 1Tb = 2^40비트 = 1,099,511,627,776비트.
  3. 성능 수치는 내부 테스트를 기반으로 합니다. 실제 결과는 호스트 장치, 사용 패턴 및 기타 조건에 따라 다를 수 있습니다.
  4. 본 제품은 VCC and VCCQ/VCCQ_M에서 이중 전원 공급 작동을 지원합니다. VCCQ2 는 필요하지 않습니다.
  • JEDEC는 JEDEC Solid State Technology Association의 등록 상표입니다.
  • MIPI®, M-PHY® 및 UniPro®는 MIPI Alliance가 소유한 등록 상표입니다.
