UFS 4.1/3.1 – 오늘날의 성능 요구 사항에 적합한 선택

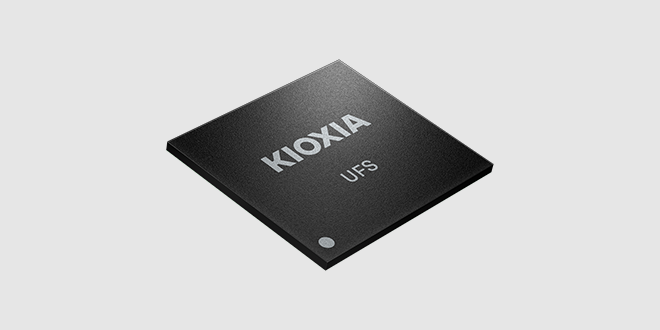

모바일 애플리케이션을 위한 임베디드 스토리지로 설계된 KIOXIA Universal Flash Storage(UFS)는 다양한 디지털 제품에 필요한 획기적인 읽기/쓰기 속도, 낮은 전력 소비 및 빠른 애플리케이션 시작 시간을 제공합니다.

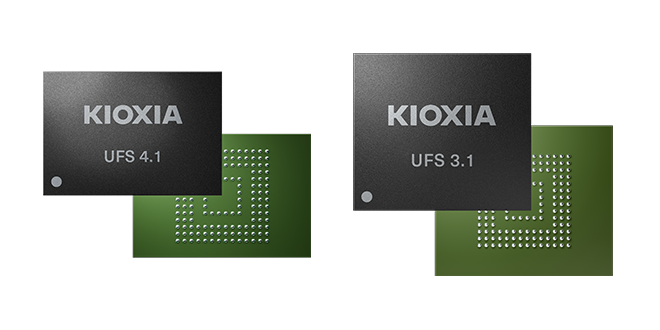

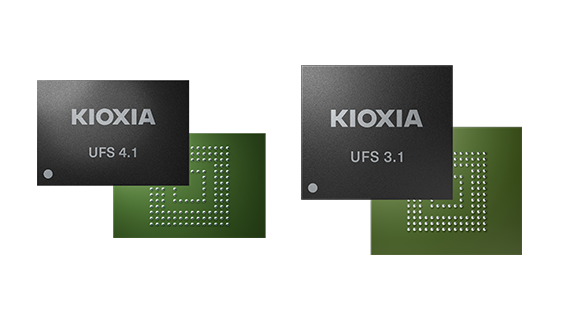

KIOXIA UFS 4.1/3.1 솔루션은 JEDEC® 규격을 준수하며, 자사의 BiCS FLASH™ 3D 플래시 메모리와 컨트롤러를 JEDEC 표준 패키지에 통합합니다.
KIOXIA UFS는 임베디드 스토리지 기술의 새로운 시대를 맞이하여 더 빠른 속도와 더 큰 효율성이 필요한 애플리케이션을 위해 이전의 매니지드 플래시 기술 표준보다 혁신적 도약을 제공합니다.
KIOXIA UFS 4.1 기능 및 이점
UFS 4.1은 초고속 내장 스토리지 전송 속도를 제공하여 차세대 스마트폰과 모바일 애플리케이션이 5G 모바일 네트워크 및 AI를 최대한 활용할 수 있도록 합니다. UFS 4.1은 MIPI® M-PHY® 5.0 고속 기어 5 및 UniPro® 버전 2.0을 통합하고 레인당 최대 23.2Gbps 또는 장치당 최대 46.4Gbps(1)의 이론적인 인터페이스 속도를 지원합니다. UFS 4.1은 UFS 3.1과 하위 호환되므로 기존 플랫폼은 UFS 4.1에 사용되는 최신 플래시 메모리 기술을 활용하는 동시에 기존 UFS 3.1의 모든 기능을 그대로 사용할 수 있습니다.
주요 기능
- 빠른 직렬 인터페이스 속도
- 읽기 및 쓰기 성능 향상
- 최적의 전력 효율성
- 전체 듀플렉싱 지원
- 적은 핀 개수
- 9x13mm BGA 패키지
- JEDEC 표준
- 256GB, 512GB, 1TB(2)

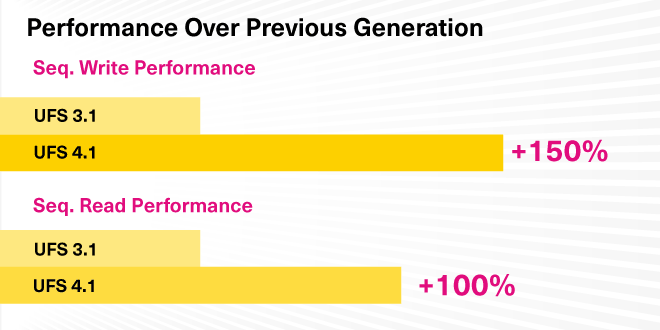

더 빠른 성능(3)
UFS 4.1 장치의 순차 읽기 및 쓰기 성능이 UFS 3.1 장치에 비해 각각 약 100% 및 150% 향상되었습니다.* WriteBooster 기술은 순차 쓰기 속도를 높여 더 빠른 다운로드를 지원하고, 고화질 비디오 녹화 스토리지를 더 빠르게 만들고, 모바일 게임 속도를 높이기 위해 통합되었습니다.
* Kioxia Corporation의 UFS3.1 512GB 기기 “THGJFGT2T85BAIU”
소형 패키지 크기

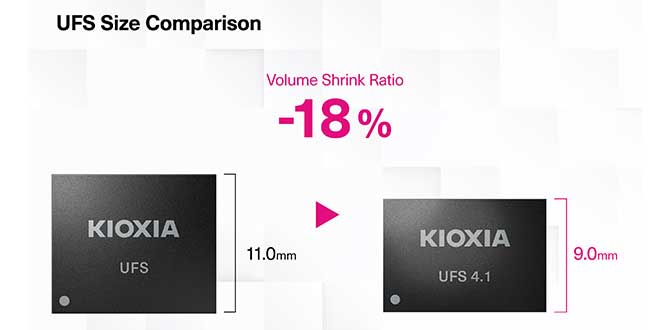

UFS 4.1은 9mm x 13mm의 더 작은 패키지를 지원하여 UFS 3.1에 비해 크기가 18% 감소했습니다. 이를 통해 모바일 애플리케이션에서 공간을 더욱 절약할 수 있어 휴대폰을 더욱 작고 슬림하게 만들 수 있습니다.
KIOXIA UFS 3.1 기능
- 시리얼 인터페이스
- 고속 읽기/쓰기
- 낮은 핀 수
- 128GB, 256GB, 512GB(2)
- 11 x 13mm 153볼 BGA 패키지
- JEDEC 표준
UFS 4.0 vs UFS 3.1
KIOXIA는 통합 컨트롤러가 내장된 고용량 플래시 메모리 제품군인 UFS 5.0, UFS 4.1 및 UFS 3.1을 제공합니다. 이러한 플레시 메모리 솔루션은 각 기술 세대에 대해 KIOXIA가 최적화시킨 ECC와 기타 제어 기능을 제공합니다. UFS는 호스트 프로세서의 작업 부하를 줄이고, 제품 개발을 간소화하며, 출시 기간을 단축하고, 메모리 제품의 사용 편의성을 향상시킵니다.
UFS 3.1과 비교하여 UFS 4.1은 다음을 제공합니다.:
- 더 빠른 인터페이스
- 읽기 및 쓰기 성능 향상
왜 KIOXIA UFS 인가
KIOXIA는 UFS 5.0 플래시 메모리 솔루션을 도입하여 혁신의 유산을 이어가고 있으며, 최신 임베디드 스토리지에서 끊임없이 증가하는 속도와 효율성에 대한 요구를 해결합니다. KIOXIA UFS 5.0 솔루션은 수년간의 기술 리더십과 업계 최초의 실적을 바탕으로 스마트폰 및 기타 고성능 컴퓨팅 시스템의 온디바이스 AI와 같은 까다로운 애플리케이션을 위해 설계되었습니다.
KIOXIA의 최신 세대 UFS 5.0

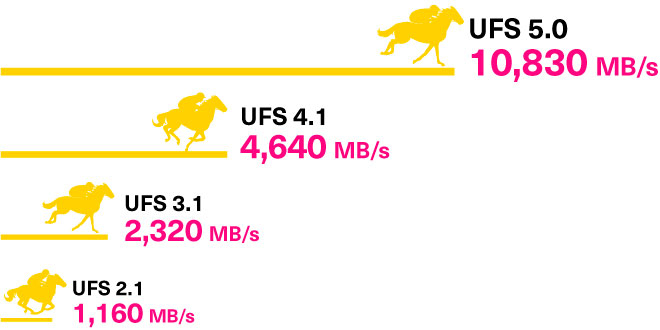

UFS 5.0은 임베디드 스토리지 기술을 한 차원 높여 미래의 스마트폰, 태블릿 및 AI 기반 모바일 장치에 훨씬 더 빠른 전송 속도와 향상된 전력 효율성을 제공합니다. UFS 5.0은 이전 모델의 발전을 기반으로 MIPI M-PHY 버전 6.0 고속 Gear6 및 UniPro 버전 3.0을 활용하여 장치 당 최대 10.8GB/s(1)(10,830MB/s)의 이론적 인터페이스 속도를 지원합니다. UFS 5.0은 UFS 4.1과의 이전 버전과의 호환성을 유지하여 기존 플랫폼과의 원활한 통합을 보장하는 동시에 향상된 성능과 최신 플래시 메모리 혁신을 지원합니다.
KIOXIA UFS 4.1/3.1 주요 기술
WriteBooster 기능
WriteBooster는 기존 사용자 데이터 영역을 용량 저하 없이 임시 SLC 버퍼로 활용하여 쓰기 성능을 향상시킵니다. 최대 SLC 버퍼 크기는 장치 구성에서 호스트가 구성할 수 있으며, 호스트는 버퍼가 채워질 때까지 버퍼에 데이터를 계속 쓸 수 있습니다. 이 기능은 5G 및 기타 애플리케이션의 시스템 성능 요구 사항에 따라 호스트가 작동하는 동안 동적으로 활성화됩니다.
고속 링크 시작 시퀀스(HS-LSS) 지원**
기존 UFS에서는 장치와 호스트 간의 링크 시작(M-PHY 및 UniPro 초기화 시퀀스)이 저속 PWM-G1(3~9Mbps)***으로 수행되지만, HS-LSS를 사용하면 더 빠른 HS-G1 Rate A(1248Mbps)로 수행할 수 있습니다. 이를 통해 기존 방식에 비해 링크 시작 시간이 약 70% 단축될 것으로 예상됩니다.
** UFS4.1의 핵심 기술만 해당
*** PWM-G1 통신 속도는 제품에 따라 다릅니다.
첨단 기술
KIOXIA UFS는 고성능 BiCS FLASH™ 3D 플래시 메모리 기술을 활용하여 성능을 최적화합니다.
KIOXIA UFS 4.1/3.1 주요 애플리케이션
노트북 / Ultrabook™ / 태블릿 / 데스크탑 PC / 게임용 PC
스마트폰 / 스마트워치 / 스마트 글라스
게임 콘솔 / 스마트 TV / 가상 현실 헤드셋 / 셋탑박스 / 디지털 비디오 레코더 / 스마트 스피커 / 스마트 홈 / 웨어러블 / 홈 헬스 / 홈 네트워크
자동화 / 디지털 헬스케어 / 운송 / 감시 / 로봇 / 드론 / 보안 / 디지털 사이니지 / 네트워킹(5G 영역 네트워크) / PoS(Point of Sales)
학습 및 평가
UFS 4.1/3.1 사양
UFS 4.1
*테이블은 가로로 스크롤할 수 있습니다.
| 용량(2) | 부품 번호 | UFS 버전 |
최대 데이터 요금 (MB/s) |
공급 전압 | 작동 온도 (℃) |
Package Size (mm) |
||
|---|---|---|---|---|---|---|---|---|
| VCC (V) |
VCCQ (V) |
VCCQ2 (V) |
||||||
| 256GB | THGJFRT1E45BATV | 4.1 | 4640 | 2.4 to 2.7 | 1.14 to 1.26 | - (4) | -25 to 85 | 9.0x13.0x0.8 |
| 512GB | THGJFRT2E48BATV | 9.0x13.0x0.8 | ||||||
| 1TB | THGJFRT3E88BATW | 9.0x13.0x0.85 | ||||||
UFS 3.1
*테이블은 가로로 스크롤할 수 있습니다.
| 용량(2) | 부품 번호 | UFS 버전 |
최대 데이터 요금 (MB/s) |
공급 전압 | 작동 온도 (℃) |
Package Size (mm) |
||
|---|---|---|---|---|---|---|---|---|
| VCC (V) |
VCCQ (V) |
VCCQ2 (V) |
||||||
| 128GB | THGJFPT0E18BAIP | 3.1 | 2320 | 2.4 to 2.7, 2.7 to 3.6 |
1.14 to 1.26 | - (4) | -25 to 85 | 11.0x13.0x0.8 |
| 256GB | THGJFPT1E28BAIP | |||||||
| 512GB | THGJFPT2E48BAIP | |||||||
- 1Gbps는 1,000,000,000비트/초로 계산됩니다. 1GB/s는 1,000,000,000바이트/초로 계산되며, 1MB/s 또한 1,000,000바이트/초로 계산됩니다. 이는 인터페이스 속도로부터 계산된 이론적 값이며 사용자 장치의 속도는 보장되지 않습니다. 읽기/쓰기 속도는 호스트 시스템, 읽기/쓰기 환경, 파일 크기 등에 따라 달라질 수 있습니다.
- 제품 용량은 최종 사용자가 데이터 저장에 사용할 수 있는 메모리 용량이 아니라 제품 내 메모리 칩의 용량를 기반으로 정의됩니다. 오버헤드 데이터 영역, 포맷, 불량 블록 및 기타 제약으로 인해 소비자 사용 가능 용량이 줄어들 수 있으며, 호스트 장치 및 애플리케이션에 따라 달라질 수도 있습니다. 자세한 내용은 해당 제품 사양을 참조하십시오. 1KB = 2^10바이트 = 1,024바이트. 1Gb의 정의 = 2^30비트 = 1,073,741,824비트. 1GB의 정의 = 2^30바이트 = 1,073,741,824 바이트. 1Tb = 2^40비트 = 1,099,511,627,776비트.
- 성능 수치는 내부 테스트를 기반으로 합니다. 실제 결과는 호스트 장치, 사용 패턴 및 기타 조건에 따라 다를 수 있습니다.
- 이 제품은 VCC와 VCCQ에서 전원 공급됩니다. VCCQ2 는 필요하지 않습니다.
- JEDEC는 JEDEC Solid State Technology Association의 등록 상표입니다.
- MIPI®, M-PHY® 및 UniPro®는 MIPI Alliance가 소유한 등록 상표입니다.
- Ultrabook은 Intel Corporation 또는 그 자회사의 상표입니다.
